Vess A2600 Schnellinstallationsanleitung
Entfernen Von Festplatten-Fächern
Befolgen Sie die Anweisungen unten, um jedes Festplatten-Fach zu entfernen:
1. Ziehen Sie am Griff und schieben Sie die Verriegelung so weit wie möglich nach links.
2. Drücken Sie rechts neben der Verriegelung auf die quadratische Taste, um sie zu lösen. Der
Verriegelung wird herausspringen.
3. Ziehen Sie den Riegel heraus, um die Tür zu öffnen, und hebeln Sie das Fach heraus. Ziehen
Sie dann den Riegel gerade für ca. 2 Zentimeter zurück, um den vorderen Teil der vorderen
Baugruppe freizulegen. Fassen Sie die Ecken der vorderen Baugruppe mit Daumen und
Zeigefinger jeder Hand und ziehen Sie das Fach vollständig aus dem Gehäuse, indem Sie es
gerade herausgleiten lassen. Das Tablett ist nun bereit, eine neue Festplatte aufzunehmen.

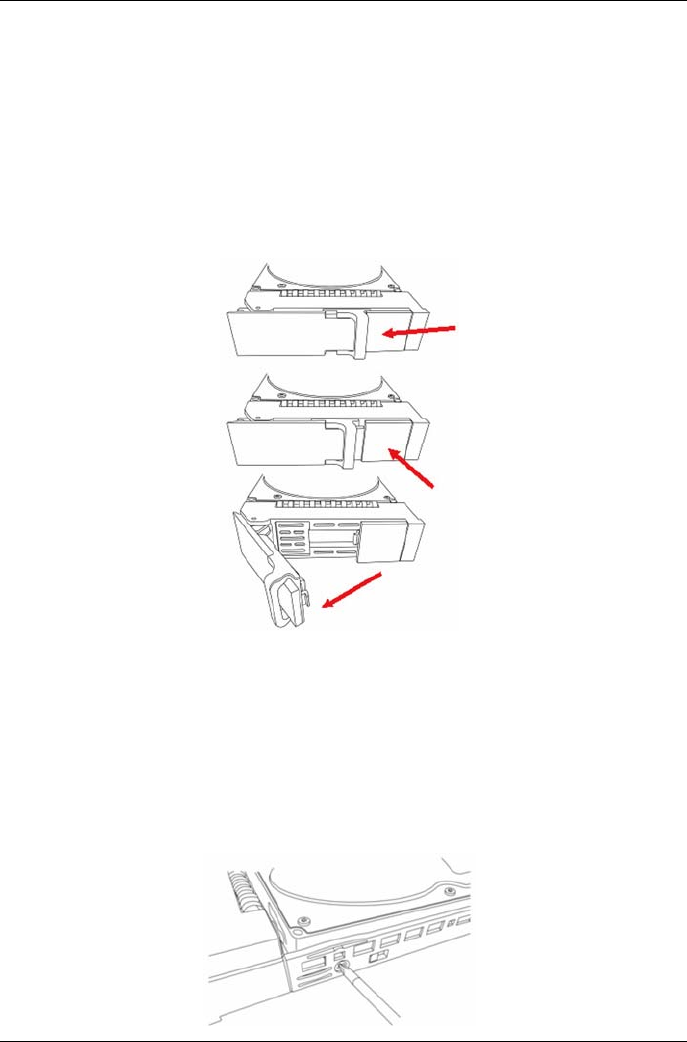

Abbildung 12: Festplatten-fach aus dem gehäuse entfernen
1. Legen Sie das Festplattenlaufwerk vorsichtig an die Vorderseite des Laufwerksträgers, so dass
die Schraubenöffnungen an den Seiten bündig sind.
2. Stecken Sie die Schrauben durch die Bohrungen im Laufwerkträger in die Seiten des Laufwerks.
Verwenden Sie bei der Installation des Laufwerks ausschließlich die mitgelieferten Senkkopfschrauben.
Verwenden Sie vier Schrauben pro Festplatte.
Ziehen Sie jede Schraube gut an, Gehen Sie dabei behutsam vor, um ein Überdrehen der
Schrauben zu vermeiden.
3. Installieren Sie den Festplattenträger wieder im Gehäuse.
Wiederholen Sie die Schritte 1 bis 3, bis alle Festplatten eingebaut sind.
Abbildung 13: Festplatten in festplatten-fach installieren
37
