Guide de démarrage rapide Vess A2600
1. Retirez le module de commande et placez-le sur une surface de travail appropriée.
2. Retirez le module de ventilation et enlevez le cache de l’emplacement PCIe correspondant à
l’arrière du Vess.
3. Fixez le support de montage inclus.
4. Insérez le riser et fixez-le au support de montage.
5. Desserrer et ouvrir le support PCIe.
6. Insérez une carte PCIe et fixez-la au boîtier.
7. Fermer et serrer la carte PCIe sur son support, replacez le module de ventilation et le module
dans le châssis du système Vess.
1ère Etape : Enlever le module de commande
Pour retirer le module de commande du Vess A2600 ou Vess A2600s :
1. Éteignez le système Vess et attendez jusqu'à ce qu'il soit complètement éteint. Débranchez tous
les cordons d'alimentation.
2. Utilisez un tournevis cruciforme ou vos doigts pour desserrer la vis qui fixe le levier utilisé pour
retirer et insérer le contrôleur, puis tirez sur le levier pour que le contrôleur soit délogé du châssis
Vess.
3. Tirez le module de commande vers l'arrière et sortez-le du châssis Vess.
2ème Etape : Enlever le module de ventilation
Pour retirer le module de ventilation du contrôleur:
1. Utilisez un tournevis cruciforme pour retirer les deux vis qui fixent le ventilateur, une vis est dans
le coin supérieur gauche, l'autre dans le coin inférieur droit du module.
2. Retirez le module de ventilateur du contrôleur.

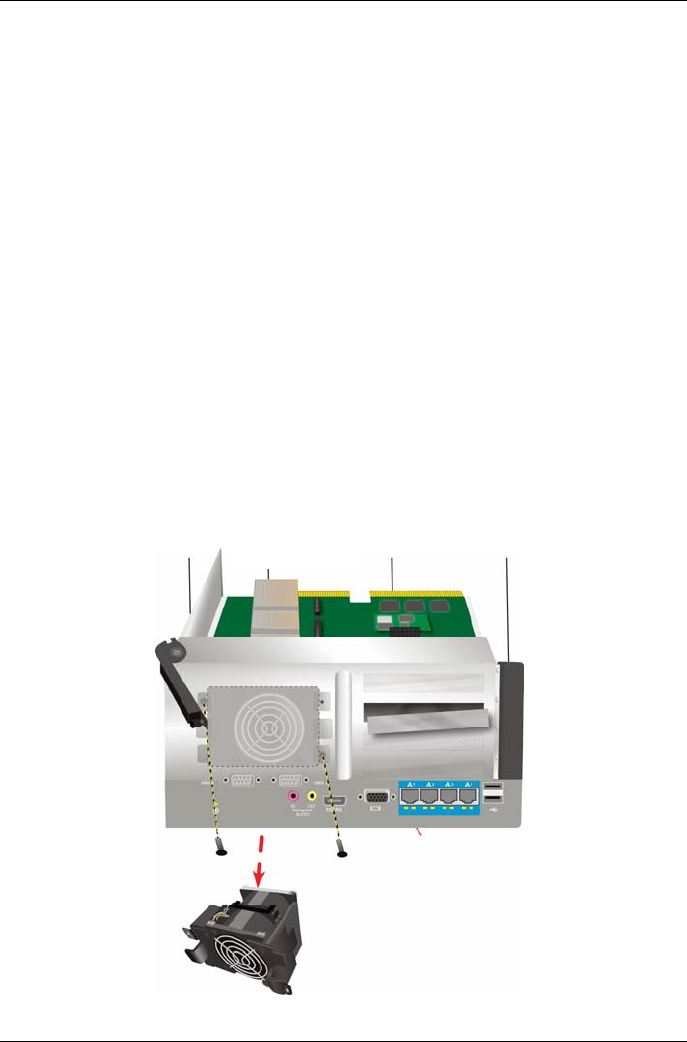

Figure 32: Module de commande du Vess a2600 – retirer le ventilateur
Plaque arrière
d'accès et cache
pour carte PCIe
Levier de retrait
contrôleur
Module de ventilateur
monté dans l'unité de
commande
Support PCI-e
Trou pour vis - riser
Module de ventilation
retiré de contrôleur
79
