51030375NL/CB - Pagina 15
2. Installeren

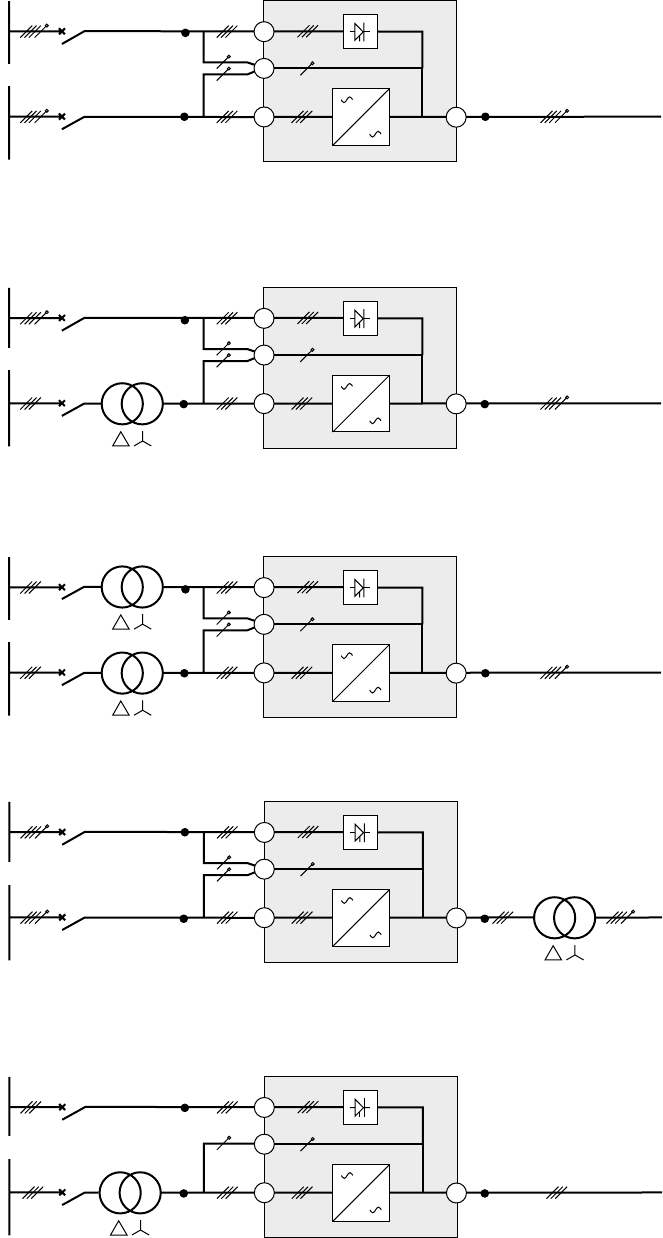

Enkele UPS met gescheiden ingangen voor NORMALE-AC- en AC-BYPASS-circuits
Stroomopwaarts met nulverdeling op de 2 circuits: TT-, TN- of IT-stelsels
Stroomafwaarts: TT-, TN- of IT-stelsel met nulverdeling
Stroomopwaarts met nulverdeling alleen op AC-BYPASS: TT-, TN- of IT-stelsels
Stroomafwaarts: TT-, TN- of IT-stelsel met nulverdeling
Verandering van nulleiderstelsel tussen stroomopwaarts en stroomafwaarts, of galvanische
isolatie noodzakelijk
Stroomopwaarts en stroomafwaarts: geen nulverdeling
of
verbruiker
AC NORMAL
24
47
AC BY-PASS
23
25
verbruiker
AC NORMAL
24
47
AC BY-PASS
23
25
verbruiker
AC NORMAL
24
47
AC BY-PASS
23
25
verbruiker
AC NORMAL
24
47
AC BY-PASS
23
25
verbruiker
AC NORMAL
25
23
24
47
AC BY-PASS
Laagspanningsschakelpaneel
(TGBT)
Laagspanningsschakelpaneel
(TGBT)
Laagspanningsschakelpaneel
(TGBT)
Laagspanningsschakelpaneel
(TGBT)
Laagspanningsschakelpaneel
(TGBT)
B
A
C
B
A
C
B
A
C
B
A
C
B
A
C
