2. Installeren
2.8 Aansluiten van het noodstopcontactblok
2.9 Aansluiten van de communicatiekaart met relais
41
43
44
42
Onderbreek alle voedingsbronnen die op deze kaart zijn aangesloten voordat u de kaart hanteert.
Vermeng geen veiligheidslaagspanningscircuits met niet-veiligheidslaagspanningscircuits op de uitgangen van
eenzelfde kaart.
Waarschuwing: bij installaties met parallelle systemen mag er maar één noodknop zijn, met voor elk systeem een
apart contact. Bovendien moet deze knop verplicht de beveiligingsschakelaars stroomopwaarts van de NORMALE
AC- en AC-BYPASS-circuits in de off-positie zetten.
40
39
40 45

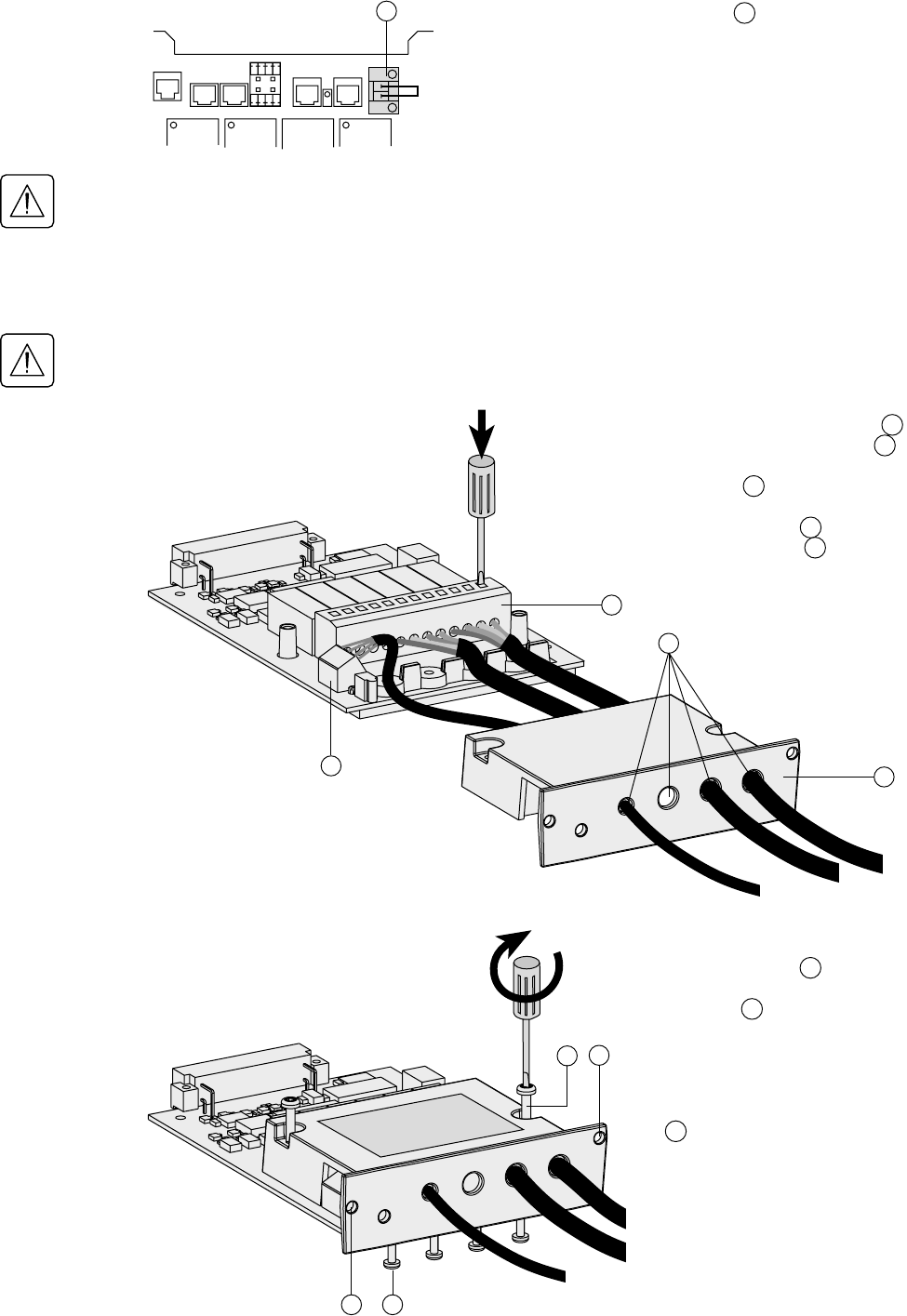

1 - Verwijder de brug van contactblok 14 .
2 - Sluit het "noodstop"-contact aan op de klemmen 1 en 2.
3 - Zet de kabel met beugels vast volgens het schema op §2.10.
1 - Demonteer de beschermkap 41 die
bevestigd is met de schroeven 39 .
2 - Haal de communicatieleidingen door de
openingen 42 .
3 - Sluit de kabels aan op
ingangscontactblok 44 en
uitgangscontactblok 43 .
4 - Breng de beschermkap weer aan en
draai de schroeven 39 vast.
5 - Zet de kabels vast met behulp van de
schroeven 45 .
6 - Schrijf de plaats van de energiebronnen
op de etiketten.
7 - Plug de kaart in de daarvoor bestemde
ruimte.
8 - Zet de kaart vast met de twee schroeven
40 .
