Pagina 48 - 51030375NL/CB
ISOLATED BY-PASS
NORMAL
TEST BPTEST ISO
TEMP BPTEMP ISO
Q3BP
Q3BP
STOP IN TEST
& WAIT AC BP
STATIC SWITCH
OPEN ON THE
DISPLAY
STOP IN TEST
& WAIT AC BP
STATIC SWITCH
CLOSED ON THE
DISPLAY

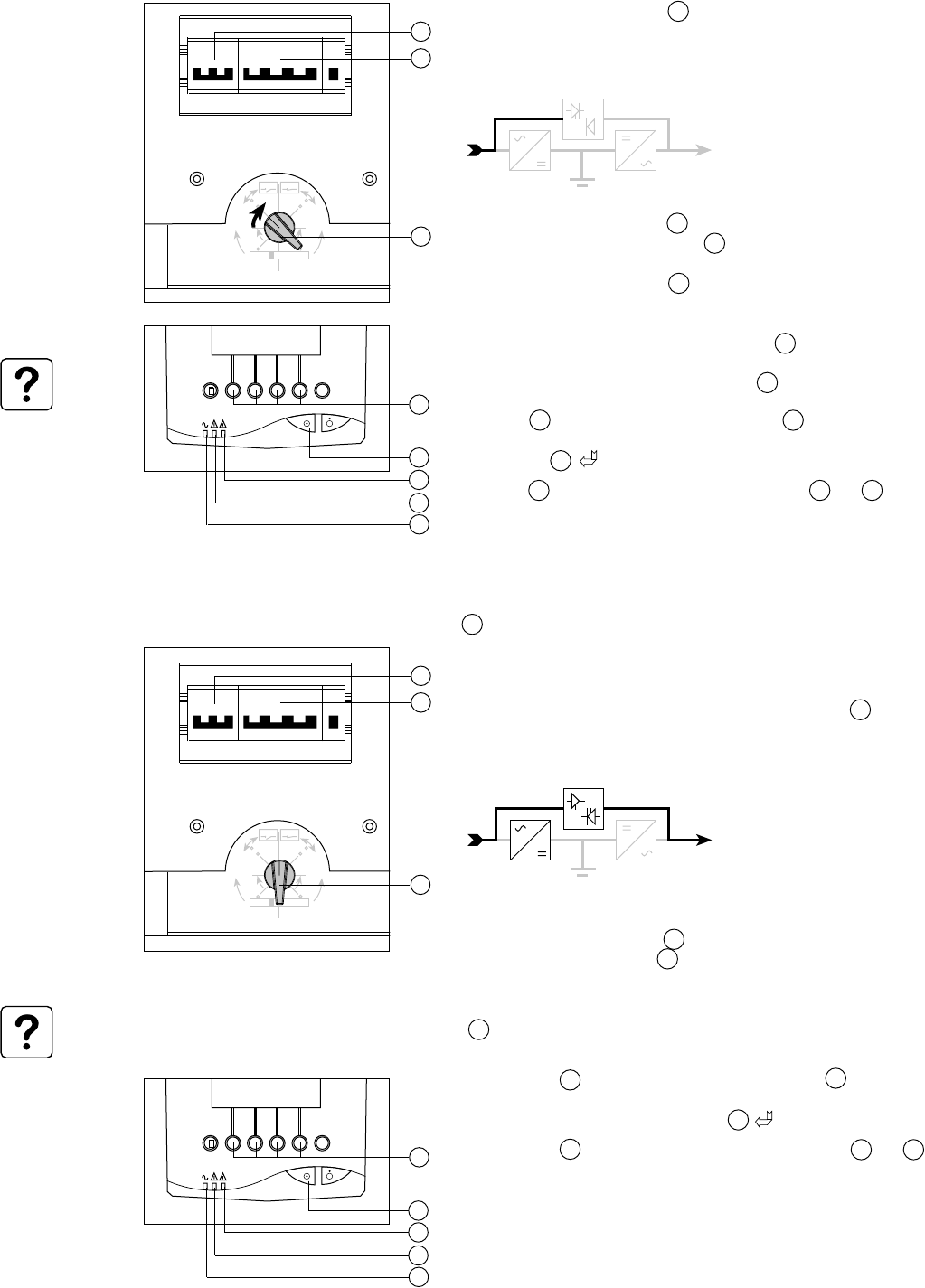

Opnieuw inschakelen van de UPS waarvan de schakelaar op "ISOLATED" staat:
1 - Zet de handmatige bypass 22 van "ISOLATED" stand naar "TEST
ISO" stand.
2 - Wachten tot de statische bypass opengaat. Het volgende schema
moet op het display verschijnen:
22
18
19
5. Onderhoud
Als LED 34 uit blijft, druk dan op de aan-knop 37 (het apparaat
staat dan in handmatige inschakelfunctie) en bevestig zonodig met de
functietoets 32 .
Als LED 34 dan nog uit blijft en één van de LED’s 35 of 36
brandt: er is een storing opgetreden (zie § 5.1).
Parallelle UPS-systemen voor vermogensvergroting
1 - Zet de Q4S-schakelaar van de externe bypass-kast op ON.
2 - Wacht tot alle UPS-systemen gereset zijn.
3 - Controleer of alle UPS-systemen van de installatie in de lijst op het
display van elke UPS voorkomen en bevestig met de toets 32 van elk
apparaat.
4 - Wachten tot de statische bypassen sluiten. Het volgende schema
moet op het display verschijnen:
32
?
3 - Zet de voedingsschakelaar 18 in de stand ON.
4 - Zet de schakelaar van de batterij 19 (of eventueel de
batterijschakelaars van de extra cellen) in de stand ON.
5 - Zet de handmatige bypass 22 van "TEST ISO" stand naar
"NORMAL" stand en wacht tot het display weer actief is.
6 - Controleer of alle UPS-systemen van de installatie in de lijst op het
display voorkomen en bevestig met de toetsen 32 .
De UPS is opnieuw ingeschakeld en LED 34 brandt.
5 - Zet de Q5N-schakelaar van de externe bypass-kast op ON.
6 - Zet de Q3BP-schakelaar van de externe bypass-kast op OFF.
7 - Zet de ingangsschakelaar 18 (Q1) van elke UPS op ON.
8 - Zet de batterijschakelaar 19 (QF1) van elke UPS op ON (of verzet
zonodig de batterijbeveiligingsschakelaars van de hulpkasten).
De UPS-systemen zijn automatisch opnieuw ingeschakeld en LED
34 brandt.
De aangesloten apparatuur wordt beveiligd door de UPS.
Als de LED’s 34 uitblijven, druk dan op de aan-knop 37 van elke
UPS (het apparaat staat dan in handmatige inschakelfunctie) en
bevestig zonodig met de functietoetsen 32 .
Als de LED’s 34 dan nog uit blijven of één van de LED’s 35 of 36
brandt: er is een storing opgetreden (zie § 5.1).
34
35
37
36
Controleer of de handmatige bypass-schakelaar 22 van alle UPS-systemen op "NORMAAL" stand staat.
ISOLATED BY-PASS
NORMAL
TEST BPTEST ISO
TEMP BPTEMP ISO
Q3BP
Q3BP
STOP IN TEST
& WAIT AC BP
STATIC SWITCH
OPEN ON THE
DISPLAY
STOP IN TEST
& WAIT AC BP
STATIC SWITCH
CLOSED ON THE
DISPLAY
18
19
22
34
35
37
32
?
36
