2. Installeren
2.15 Aansluiten van de transformator voor uitgangsisolatie
Naar verbruiker
2.14 Aansluiten van de transformator voor ingangsisolatie

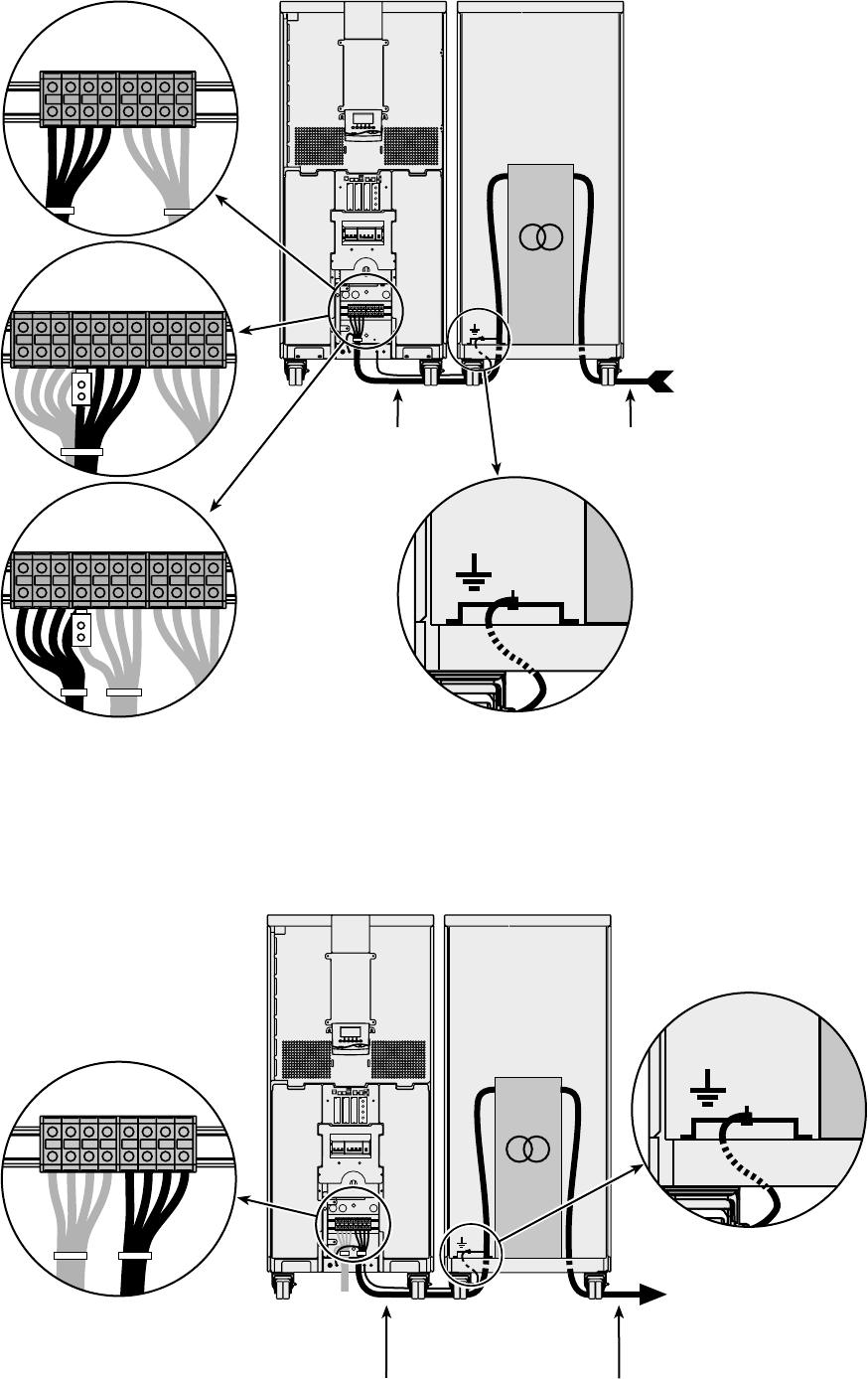

A - Aansluiten van een ingangstransformator met gemeenschappelijke NORMALE AC- en AC-BYPASS-circuits.
B - Aansluiten van een ingangstransformator AC-BYPASS met gescheiden NORMALE AC- en AC-BYPASS-circuits.
C - Aansluiten van een ingangstransformator NORMALE AC met gescheiden NORMALE AC- en AC-BYPASS-circuits.
Ingangscircuit
Kabels niet
meegeleverd
Kabel niet
meegeleverd
Kabels niet
meegeleverd
Kabel niet
meegeleverd
A
N L1 L2 L3
B
N L1 L2 L3
C
NL1 L2 L3
N L1 L2 L3
