Pagina 18 - 51030375NL/CB
2. Installeren

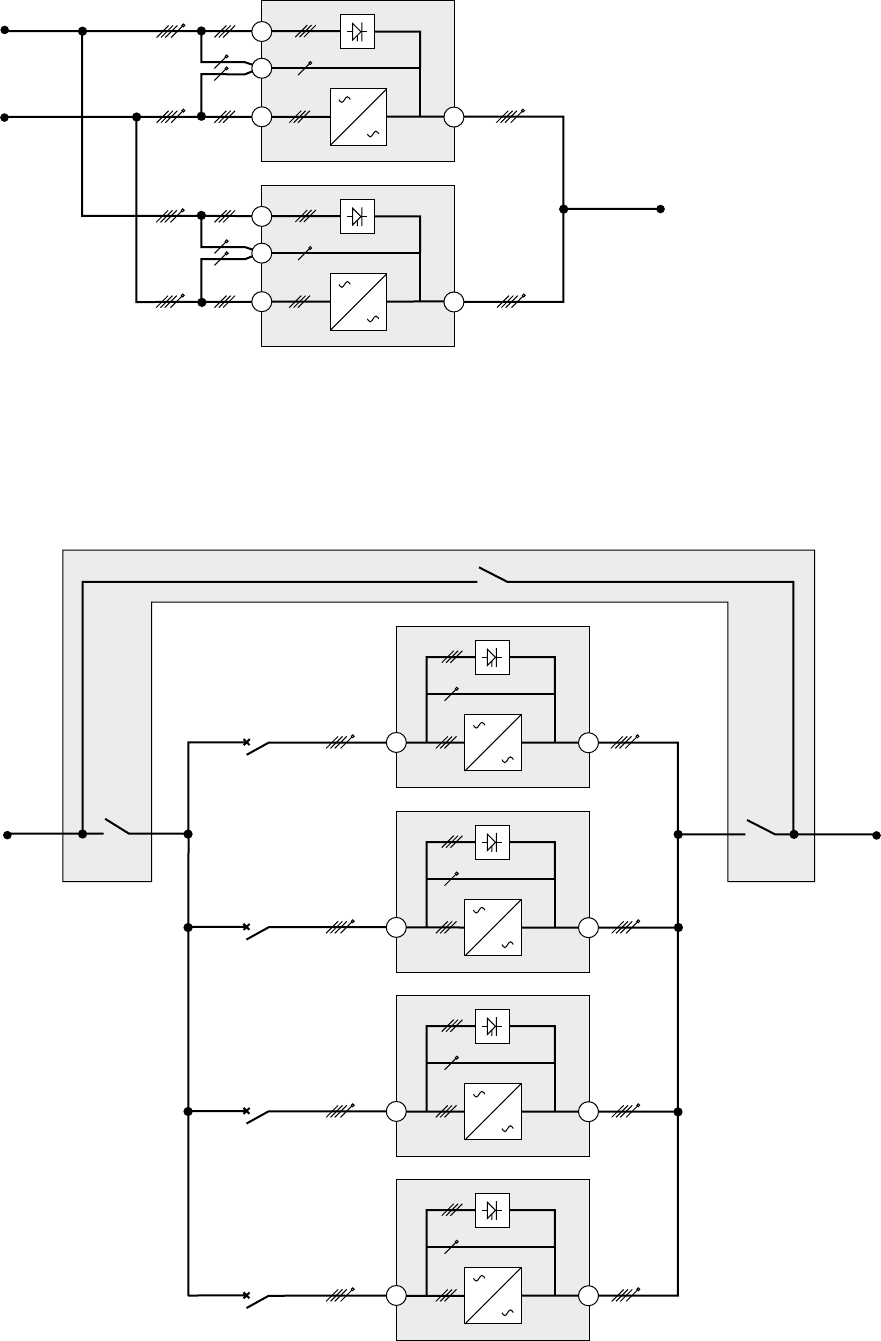

Parallelle UPS-systemen zonder externe bypass-kast en met gescheiden ingangen
voor NORMALE AC- en AC-BYPASS-circuits (maximaal 2 UPS-systemen)
A
C
AC NORMAL
24
47
AC BY-PASS
23
25
AC NORMAL
24
47
AC BY-PASS
23
25
B
Parallelle UPS-systemen met externe bypass-kast en met gemeenschappelijke
ingangen voor NORMALE AC- en AC-BYPASS-circuits (maximaal 4 UPS-systemen)
A
De aanpassingen in de aardleidingsschema’s zijn dezelfde als die hiervoor beschreven staan voor enkele UPS-
systemen. Vervang in de schema’s op pagina 15 de enkele UPS-systemen die aangesloten zijn tussen de punten
A, B en C door de onderstaande combinatie:
De aanpassingen in de aardleidingsschema’s zijn dezelfde als die hiervoor beschreven staan voor enkele UPS-
systemen. Vervang in de schema’s op pagina 14 de enkele UPS-systemen die aangesloten zijn tussen de punten A
en B door de onderstaande combinatie:
B
AC NORMAL
AC BY-PASS
AC NORMAL
AC BY-PASS
AC NORMAL
AC BY-PASS
AC NORMAL
AC BY-PASS
Q4S
Q3BP
Q5N
25
23
23
25
23
25
23
25
(niet
meegeleverd)
(niet
meegeleverd)
(niet
meegeleverd)
(niet
meegeleverd)
