51030375NL/CB - Pagina 17
2. Installeren
Frequentieomzetter (zonder AC-BYPASS-circuit)
Stroomopwaarts en stroomafwaarts: TT-, TN- en IT-stelsels met nulverdeling
Stroomopwaarts en stroomafwaarts geen nulverdeling
verbruiker
AC NORMAL
25
23
24
47
verbruiker
AC NORMAL
25
23
24
47
Laagspanningsschakelpaneel
(TGBT)
Laagspanningsschakelpaneel
(TGBT)

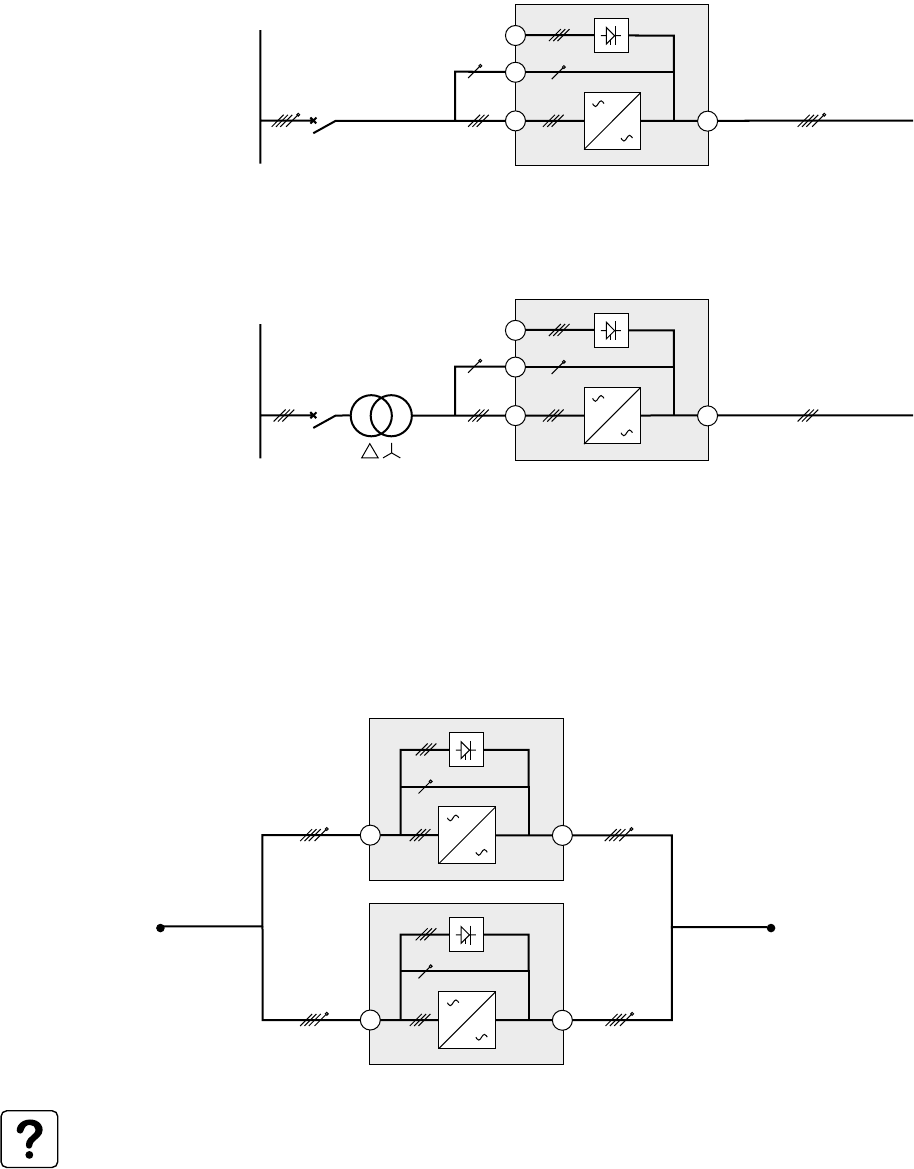

Parallelle UPS-systemen zonder externe bypass-kast en met gemeenschappelijke
ingangen voor NORMALE AC- en AC-BYPASS-circuits (maximaal 2 UPS-systemen)
N.B.: bij parallelle UPS-installaties moet de aardlekbeveiliging stroomopwaarts worden geplaatst zodat deze
gemeenschappelijk is voor alle UPS-systemen.
De aanpassingen in de aardleidingsschema’s zijn dezelfde als die hiervoor beschreven staan voor enkele UPS-
systemen. Vervang in de schema’s op pagina 14 de enkele UPS-systemen die aangesloten zijn tussen de punten A
en B door de onderstaande combinatie:
A
B
AC NORMAL
AC BY-PASS
25
23
AC NORMAL
AC BY-PASS
25
23
