2. Installeren

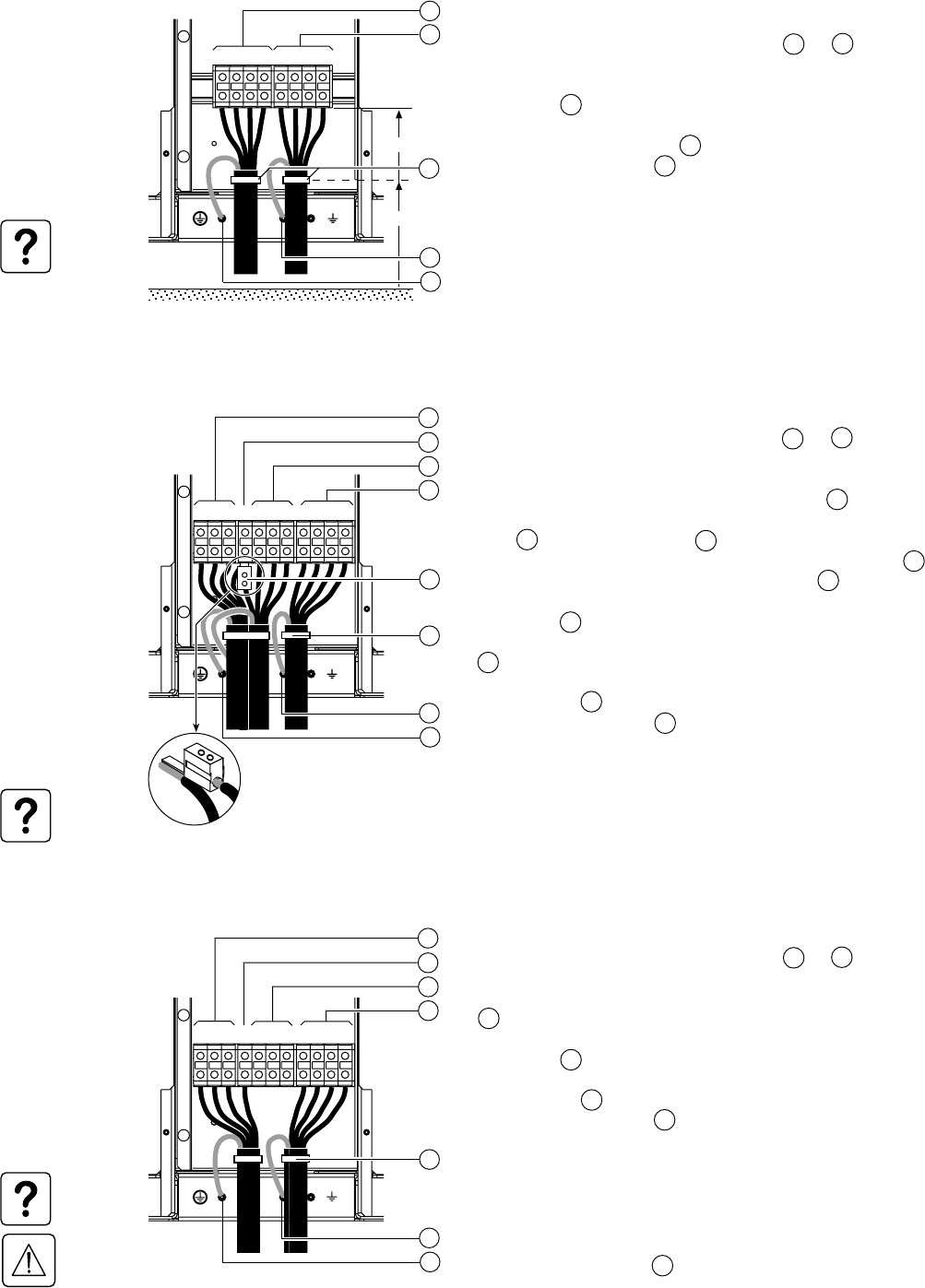

2.5 Aansluiten van de vermogenskabels van een enkele UPS
Voor toegang tot de aansluitcontactblokken, zie §1.2.
1 - De aardleiding moet verplicht op klemmen 26 en 27 worden
aangesloten.
2 - Sluit de vier leidingen van het NORMALE AC-ingangscircuit aan op
contactblok 23 .
3 - Sluit de vier leidingen van de door de UPS van stroom voorziene
verbruiker aan op contactblok 25 .
4 - Breng de kabelbeugels 46 aan om de kabels mechanisch vast te
zetten.
5 - Breng de beschermkappen weer aan (zie §1.2).
N.B.: de kabelbeugels steunen worden bij de UPS geleverd.
UPS met gemeenschappelijke ingangen voor NORMALE-AC- en AC-BYPASS-circuits
UPS met gescheiden ingangen voor NORMALE-AC- en AC-BYPASS-circuits
Voor toegang tot de aansluitcontactblokken, zie §1.2.
1 - De aardleiding moet verplicht op klemmen 26 en 27 worden
aangesloten.
2 - Sluit de 2 nulleiders van de NORMALE-AC- en AC-BYPASS-
ingangscircuits aan op de gemeenschappelijke klem 47 :
als de kabeldoorsnede ≤ is dan 10 mm
2
, de 2 kabels aansluiten op
klem 47 zonder de extra klem 29 te gebruiken,
als de kabeldoorsnede > 10 mm
2
is, gebruik dan de extra klem 29
voor één van de kabels en sluit het geheel op klem 47 aan.
3 - Sluit de drie fasen van het NORMALE-AC-ingangscircuit aan op
contactblok 23 .
4 - Sluit de drie fasen van het AC-BYPASS-circuit aan op contactblok
24 .
5 - Sluit de vier leidingen van de door de UPS gevoede verbruiker aan
op contactblok 25 .
6 - Breng de kabelbeugels 46 aan om de kabels mechanisch vast te
zetten.
7 - Breng de beschermkappen weer aan (zie §1.2).
N.B.: de extra klem en de kabelbeugels steunen worden bij de UPS
geleverd.
Frequentieomzetter
Voor toegang tot de aansluitcontactblokken, zie §1.2.
1 - De aardleiding moet verplicht op klemmen 26 en 27 worden
aangesloten.
2 - Sluit de nulleider van het NORMALE-AC-ingangscircuit aan op klem
47 .
3 - Sluit de drie fasen van het NORMALE-AC-ingangscircuit aan op
contactblok 23 .
4 - Sluit de vier leidingen van de door de UPS gevoede verbruiker aan
op contactblok 25 .
5 - Breng de kabelbeugels 46 aan om de kabels mechanisch vast te
zetten.
6 - Breng de beschermkappen weer aan (zie §1.2).
N.B.: de kabelbeugels steunen worden bij de UPS geleverd.
Sluit geen enkele kabel aan op het contactblok van het AC
BYPASS-ingangscircuit 24 .
