Pagina 36 - 51030375NL/CB
4. Gebruik

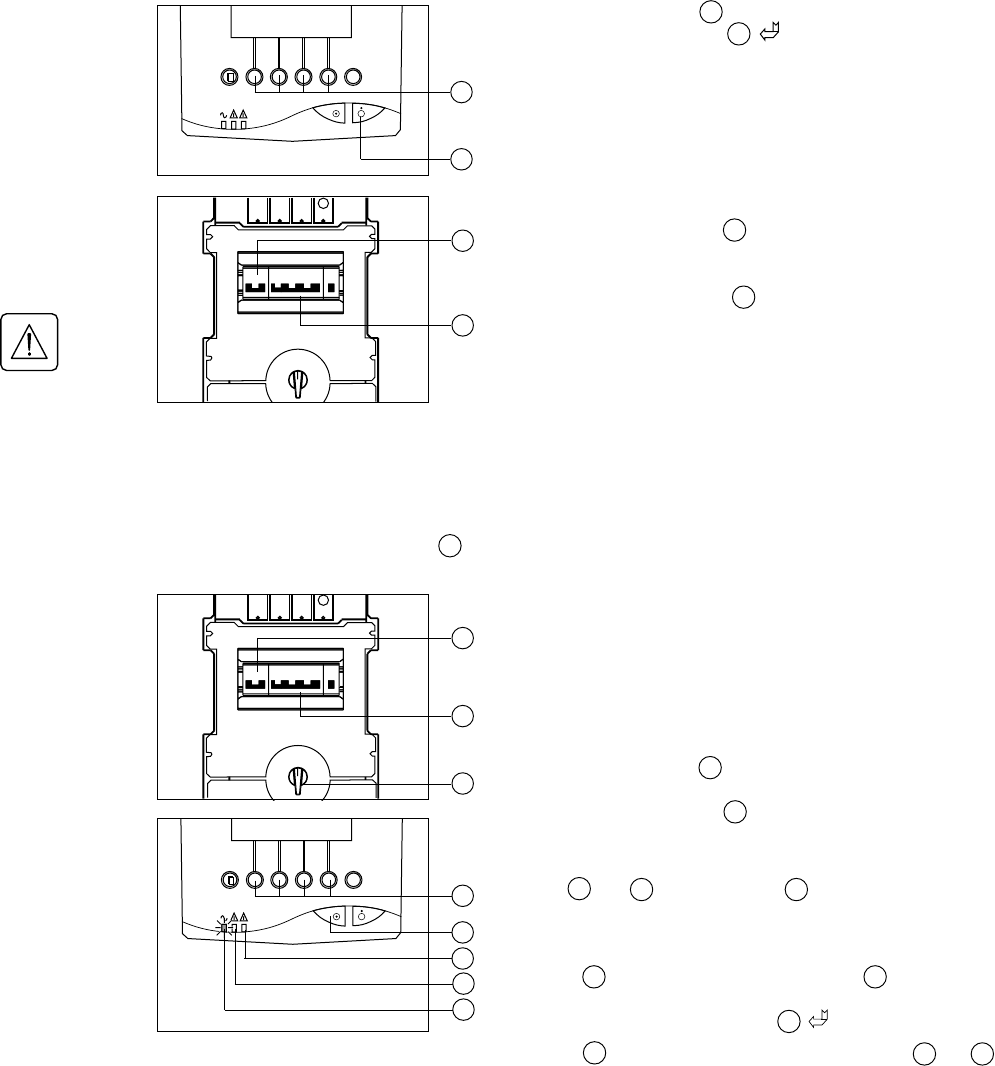

4.4 Opnieuw inschakelen van parallelle UPS-systemen
1 - Controleer of de NORMALE-AC-ingangsschakelaar (Q4S) van de
externe bypass-kast gesloten is.
2 - Controleer of de uitgangsschakelaar (Q5N) van de externe bypass-
kast gesloten is.
3 - Controleer of de bypass-schakelaar (Q3BP) van de externe bypass-
kast open is.
Herhaal stap 4 t/m 6 voor alle UPS-systemen:
4 - Zet de netschakelaar 18 (Q1) op ON.
5 - Wacht 10 s totdat de circuits geïnitialiseerd zijn.
6 - Zet de batterijschakelaar 19 (QF1) op ON (of verzet in voorkomend
geval de batterijbeveiligingsschakelaars van de hulpkasten):
De UPS-systemen zijn automatisch ingeschakeld. Op elke UPS gaan de
LED’s 35 en 36 uit en gaat LED 34 branden.
De verbruiker wordt beveiligd door de UPS-systemen.
Als LED 34 uit blijft, druk dan op de aan-knop 37 van elke UPS.
(het apparaat staat nu in handmatige inschakelfunctie) en bevestig
indien noodzakelijk met functietoets 32 .
Als LED 34 nog steeds uit blijft en één van de LED’s 35 of 36
brandt: er is een storing opgetreden (zie §5.1).
4.3 Uitschakelen van parallelle UPS-systemen
1 – Druk op de stopknop 38 van elk apparaat.
2 - Bevestig met functietoets 32 .
De verbruiker is niet meer beveiligd door de UPS-systemen en
krijgt energie via het AC-BYPASS-circuit.
3 - Zet de batterijschakelaar 19 (QF1) van elk apparaat op OFF
(of verzet de batterijbeveiligingsschakelaars van de hulpkasten indien
aanwezig).
4 - Zet de ingangsschakelaar 18 (Q1) van elk apparaat op OFF.
?
38
32
Controleer of de bypass-schakelaar 22 van alle UPS-systemen op NORMAAL staat. Zo ja, ga dan door met de
procedure. Zo nee, ga naar paragraaf 5.4 "Terug naar NORMAAL-stand, Parallelle UPS-systemen...".
De batterij’s worden niet meer opgeladen.
18
19
18
19
22
?
32
36
37
35
34
