2. Installeren
Parallelle UPS-systemen

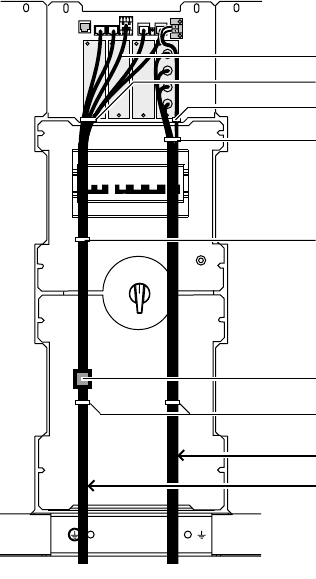

Een opclipbare ferrietstaaf wordt bij de parallelle UPS-en geleverd. Deze garandeert een EMC-niveau klasse A en moet
volgens onderstaand schema aangebracht worden:
EXT FREQ
EPO
Bandje
Bandje
Bandje
Opclipbare ferrietstaaf
Bandje
Kabel voor EPO en communicatie
Kabel voor parallelschakeling
EPO-kabel afzonderlijk vastzetten met bandje (kabel niet bijgeleverd –
max. 2,5 mm
2
)
Kabels voor externe bypass-kast (niet bijgeleverd – max. 2,5 mm
2
)
