5.3 Isoleren van apparaten
Enkele UPS
Om de UPS elektrisch te isoleren en de aangesloten apparatuur van stroom te voorzien via het AC-BYPASS-circuit, moet
de handmatige bypass in onderstaande volgorde worden verzet.

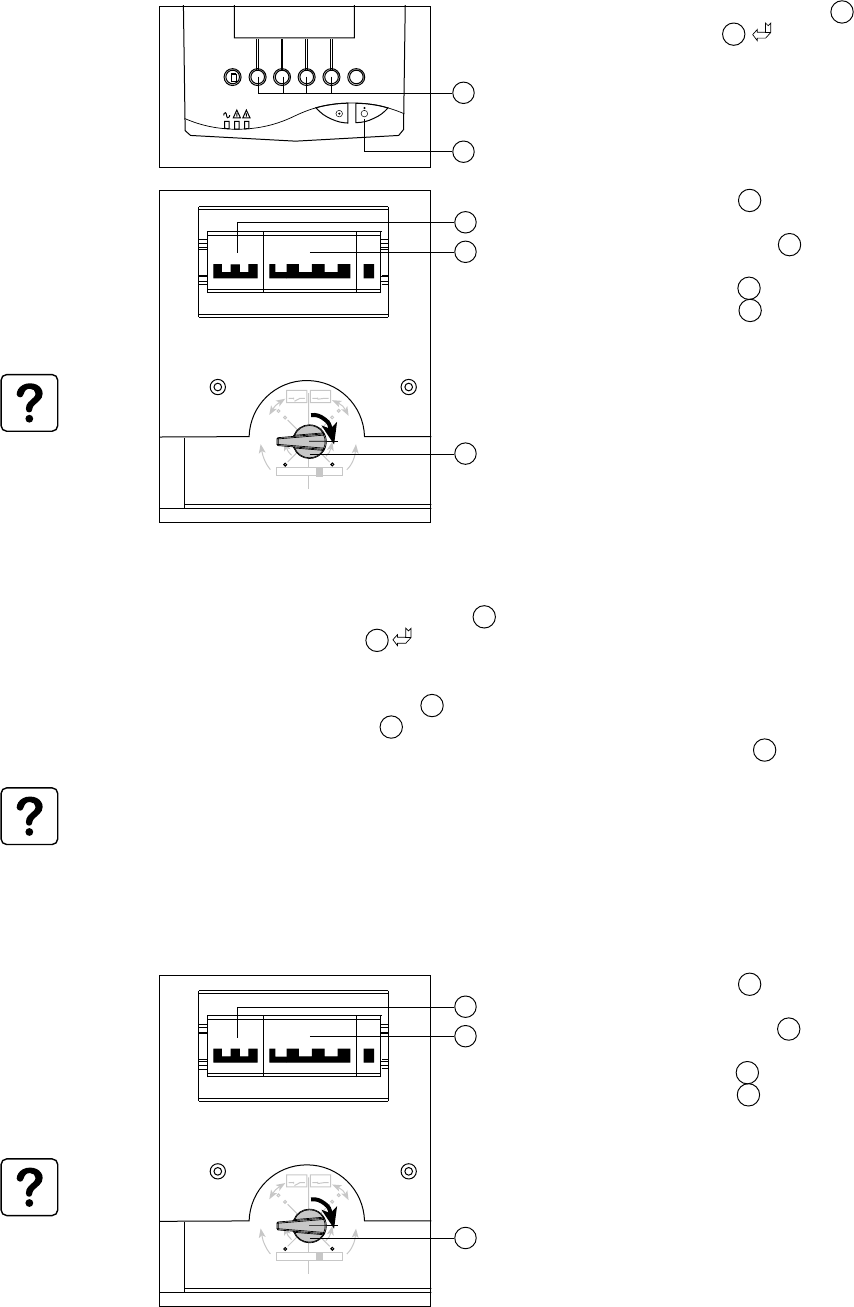

1 - Schakel de UPS uit door op de uit-knop 38 te drukken.
2 - Bevestig via functietoets 32 .
3 - Zet de handmatige bypass 22 van "NORMAAL" stand naar "TEST
BP" stand.
4 - Zet de schakelaar van de batterij 19 (of eventueel de
batterijschakelaars van hulpcellen) in de stand OFF.
5 - Zet de voedingsschakelaar 18 in de stand OFF.
6 - Zet de handmatige bypass 22 van "TEST BP" stand naar
"BYPASS" stand.
38
32
?
De apparatuur wordt niet meer door de UPS beveiligd maar blijft
stroom krijgen van de netaansluiting.
Onderhoud of reparaties op de UPS kunnen nu worden uitgevoerd.
Frequentieomzetter
1 - Schakel de UPS uit door op de uit-knop 38 te drukken.
2 - Bevestig via functietoets 32 .
De aangesloten apparatuur krijgt geen stroom meer.
3 - Zet de schakelaar van de batterij 19 (of eventueel de batterijschakelaars van hulpcellen) in de stand OFF.
4 - Zet de voedingsschakelaar 18 in de stand OFF.
5 - Om de veiligheid van het personeel te garanderen moet de handmatige bypass 22 van "NORMAAL" stand naar
"BYPASS" stand worden gezet.
Onderhoud of reparaties op de UPS kunnen nu worden uitgevoerd.
ISOLATED BY-PASS
NORMAL
TEST BPTEST ISO
TEMP BPTEMP ISO
Q3BP
Q3BP
STOP IN TEST
& WAIT AC BP
STATIC SWITCH
OPEN ON THE
DISPLAY
STOP IN TEST
& WAIT AC BP
STATIC SWITCH
CLOSED ON THE
DISPLAY
22
18
19
5. Onderhoud
UPS in ECO-mode
Als de apparatuur stroom krijgt via het AC-BYPASS-circuit:
1 - Zet de handmatige bypass 22 van "NORMAAL" stand naar "TEST
BP" stand.
2 - Zet de schakelaar van de batterij 19 (of eventueel de
batterijschakelaars van hulpcellen) in de stand OFF.
3 - Zet de voedingsschakelaar 18 in de stand OFF.
4 - Zet de handmatige bypass 22 van "TEST BP" stand naar
"BYPASS" stand.
De apparatuur wordt niet meer door de UPS beveiligd maar blijft
stroom krijgen van de netaansluiting.
Onderhoud of reparaties op de UPS kunnen nu worden uitgevoerd.
ISOLATED BY-PASS
NORMAL
TEST BPTEST ISO
TEMP BPTEMP ISO
Q3BP
Q3BP
STOP IN TEST
& WAIT AC BP
STATIC SWITCH
OPEN ON THE
DISPLAY
STOP IN TEST
& WAIT AC BP
STATIC SWITCH
CLOSED ON THE
DISPLAY
22
18
19
