51030375NL/CB - Pagina 21
2. Installeren
Parallelle UPS-systemen voor redundantie (maximaal 2 UPS-systemen)

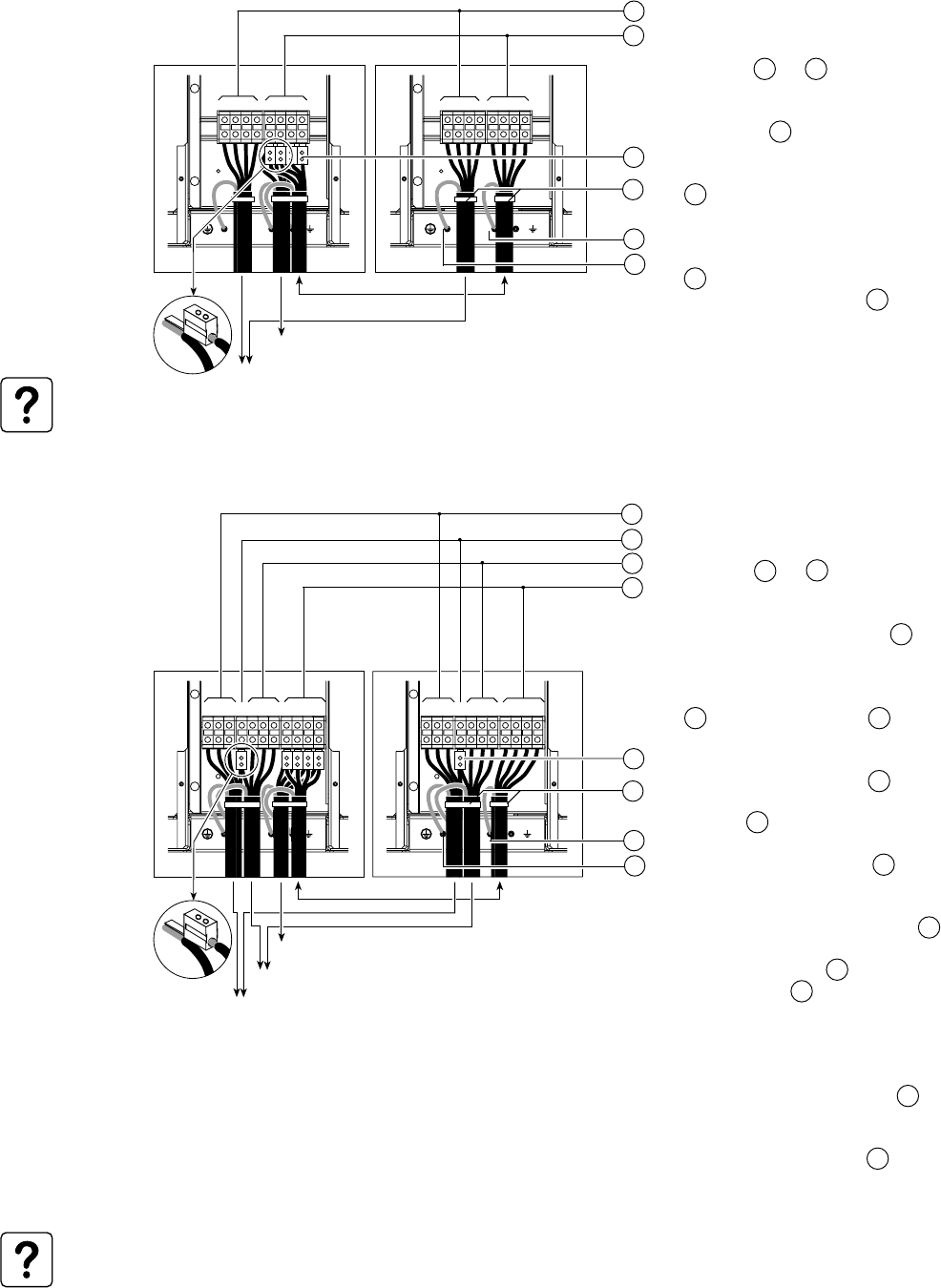

2.6 Aansluiten van de vermogenskabels van parallelle UPS-systemen
UPS met gemeenschappelijke ingangen voor NORMALE-AC- en AC-BYPASS-circuits
UPS met gescheiden ingangen voor NORMALE-AC- en AC-BYPASS-circuits
Voor toegang tot de aansluitcontactblokken,
zie §1.2.
1 - De aardleiding moet verplicht op
klemmen 26 en 27 worden aangesloten.
2 - Sluit de vier leidingen van het
NORMALE-AC-ingangscircuit aan op
contactblok 23 van elke UPS.
3 - Sluit de vier leidingen van de
aangesloten apparatuur aan op contactblok
25 van elke UPS.
N.B.: voor het aansluiten van kabels van
aangesloten apparatuur met een doorsnede
>10 mm
2
van de UPS 1, de extra klemmen
29 gebruiken.
4 - Breng de kabelbeugels 46 aan om de
kabels mechanisch vast te zetten.
5 - Breng de beschermkappen weer aan (zie
§1.2).
N.B.: de extra klemmen en de kabelbeugels
steunen worden bij de UPS geleverd.
Voor toegang tot de aansluitcontactblokken,
zie §1.2.
1 - De aardleiding moet verplicht op
klemmen 26 en 27 worden aangesloten.
2 - Sluit de 2 nulleiders van de NORMALE-
AC- en AC-BYPASS-ingangscircuits aan op
de gemeenschappelijke klem 47 van elke
UPS:
◗ als de doorsnede van deze kabels ≤ is dan
10 mm
2
, de 2 kabels aansluiten op de klem
47 zonder de extra klem 29 te
gebruiken,
◗ als de kabeldoorsnede > 10 mm
2
is,
gebruik dan de extra klem 29
voor één van de kabels en sluit het geheel
op klem 47 aan.
3 - Sluit de 3 fasen van het NORMALE-AC-
ingangscircuit aan op klem 23 van elke
UPS.
4 - Sluit de 3 fasen van het AC-BYPASS-
ingangscircuit aan op contactblok 24 van
elke UPS.
5 - Sluit contactblok 25 van de UPS 2 aan
op contactblok 25 van de UPS 1 met
behulp van de 4 leidingen van de
aangesloten apparatuur (kabels met een
doorsnede > 10 mm
2
).
N.B.: als de kabeldoorsnede > 10 mm
2
is,
gebruik dan de extra klemmen 29 voor het
aansluiten van de 4 leidingen van de
aangesloten apparatuur.
6 - Breng de kabelbeugels 46 aan om de
kabels mechanisch vast te zetten.
7 - Breng de beschermkappen weer aan (zie
§1.2).
N.B.: de extra klemmen en de kabelbeugel-
steunen worden bij de UPS geleverd.
N L1 L2 L3 N L1 L2 L3 N L1 L2 L3 N L1 L2 L3
Naar verbruiker
Naar het NORMALE-AC / AC-BYPASS-circuit
UPS 1 UPS 2
26
27
46
29
23
25
N L1 L2 L3 N L1 L2 L3L1 L2 L3N L1 L2 L3 N L1 L2 L3L1 L2 L3
Naar verbruiker
Naar AC-BYPASS-circuit
Naar NORMALE-AC-circuit
UPS 1 UPS 2
26
27
46
29
24
25
47
23
