Section des connecteurs
1
Connecteur EDL (D-SUB, 9 contacts)
Raccorder un ordinateur personnel ou tout autre
appareil à ce connecteur pour télécharger ou
télédécharger les données de montage.
2
Connecteur dentrée de signal de base de
temps (TC IN) (BNC)
C’est à ce connecteur qu’est envoyé le signal de
base de temps externe (LTC).
3
Connecteurs dentrée vidéo référence (REF
VIDEO IN) (BNC
a
2, raccordés en dérivation)
Ils sont automatiquement terminés par une
résistance de 75 .
Envoyer les signaux composites analogiques
standard à ces connecteurs. La sortie vidéo de
l’appareil sera synchronisée sur les signaux
d’entrée.
4
Connecteur dentrée c.c. (DC IN) (XLR 4
contacts)
C’est la prise d’entrée d’alimentation c.c.
Pour l’alimentation, il faudra utiliser l’AJ-B95,
accessoire vendu séparément.
Aucune garantie n’est donnée lorsque l’appareil
fonctionne sur une autre source d’alimentation.
5
Connecteur dentrée vidéo/Y (VIDEO/Y IN) (BNC)
C’est à ce connecteur que sont envoyés les
signaux composites analogique ou les signaux à
composantes analogiques Y (luminance).
Les signaux se sélectionnent à la rubrique n° 670
(V IN SEL) du menu de réglage.
6
Connecteurs dentrée P
B
/P
R
(P
B
/P
R
IN) (BNC)
C’est à ces connecteurs que sont envoyés les
signaux P
B
et P
R
à composantes analogiques.
7
Connecteur de télécommande (REMOTE) (D-
SUB 9 contacts)
(mode 525i seulement)
Ce connecteur de télécommande respecte la
norme RS-422A. Il permet de piloter l’appareil à
l’aide d’une télécommande externe.
Le connecteur de télécommande du magnétoscope
1 devient le connecteur REMOTE OUT en réglant
le commutateur CONTROL à la position “EXT
VTR”.
Il est alors possible de piloter un magnétoscope
externe raccordé avec le système de
fonctionnement du magnétoscope 1.
8
Connecteur de sortie vidéo/Y (VIDEO/Y OUT)
(BNC)
C’est par ce connecteur que sont envoyés les
signaux composites analogiques ou les signaux à
composantes analogiques Y (luminance).
Les signaux se sélectionnent à la rubrique n° 671
(V OUT SEL) du menu de réglage.
9
Connecteurs de sortie P
B
/P
R
(P
B
/P
R
OUT) (BNC)
Ce sont les connecteurs de sortie des signaux P
B
et P
R
à composantes analogiques.
:
Connecteur de sortie de moniteur vidéo/signal
de base de temps (VIDEO MONITOR OUT/TC
OUT) (BNC)
C’est par ce connecteur que sont envoyés les
signaux du moniteur vidéo.
Si la rubrique n° 572 (V-MON/TC OUT) du menu de
réglage a été placée à la position “TCOUT1” ou
“TCOUT2”, c’est le signal de base de temps (LTC)
qui est envoyé.

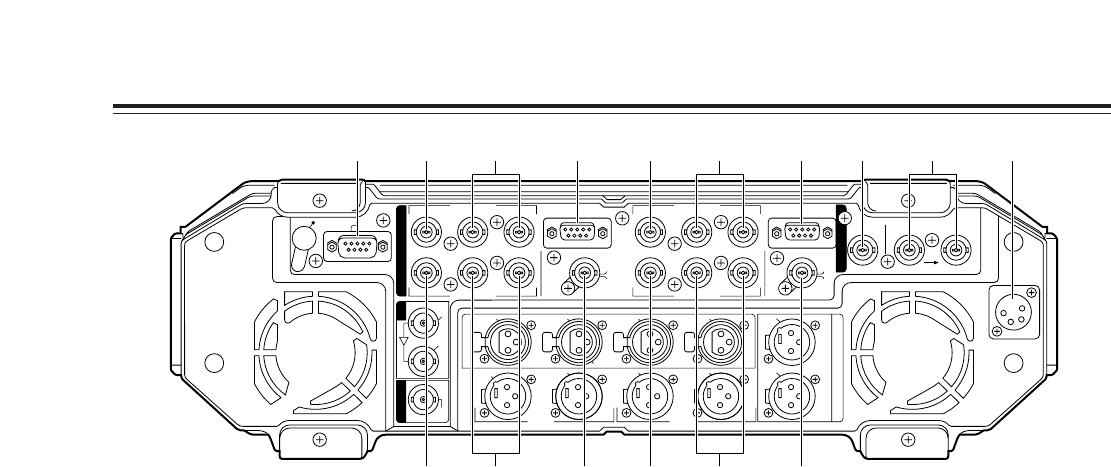

Les commandes et leurs fonctions
