– 25 –

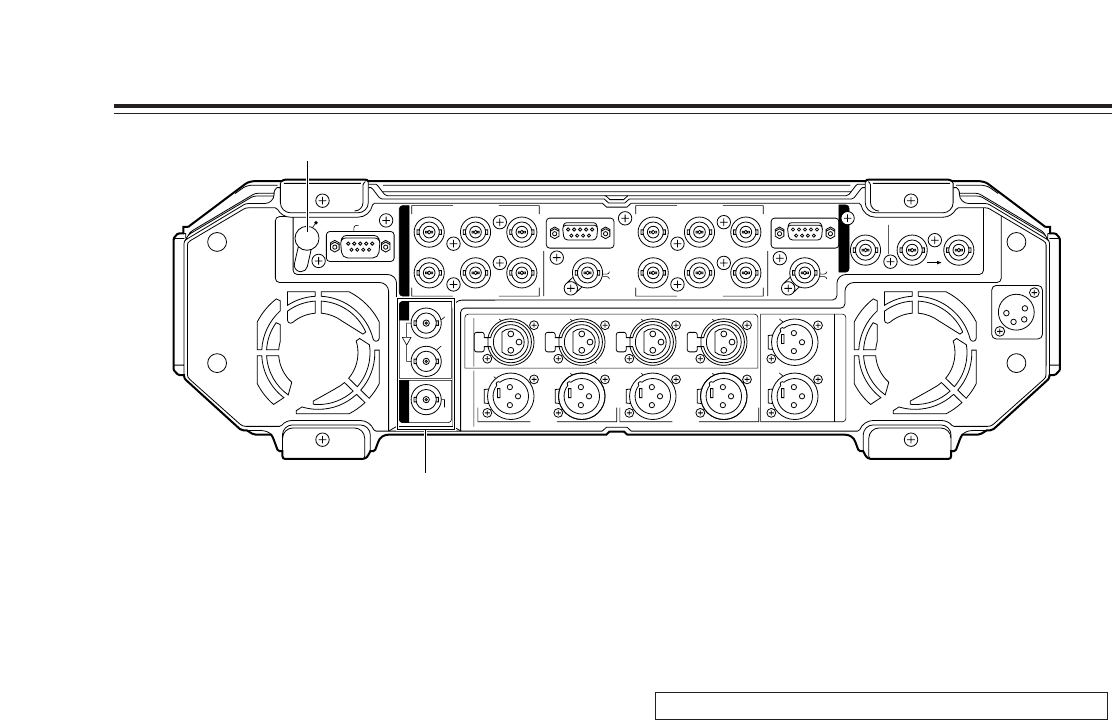

Section des connecteurs
;
Connecteurs d’entrée/sortie SDI (BNC)
O
Connecteur d’entrée SDI
C’est le connecteur d’entrée des signaux
numériques série à composantes.
Les signaux SDI peuvent être envoyés au
magnétoscope 2 et enregistrés en réglant le
sélecteur d’entrée V2 VIDEO (voir page 13) et le
sélecteur d’entrée V2 AUDIO (voir page 15).
<Remarque>
Ces signaux ne peuvent pas être envoyés au
magnétoscope 1.
O
Connecteur de sortie validé de part en part
(SDI ACTIVE THRU)
Les signaux fournis au connecteur d’entrée SDI
sont envoyés directement dans l’appareil via la
mémoire tampon de sortie.
O
Connecteur de sortie SDI
C’est le connecteur de sortie des signaux
numériques série à composantes.
Les signaux du magnétoscope sélectionné à la
rubrique n° 174 (SDI OUT) du menu de réglage
sont envoyés. “SDI” s’éclaire au registre
fluorescent du magnétoscope sélectionné. (Voir
page 9.)
<Remarque>
Ne raccorder aucun des connecteurs de sortie SDI
aux connecteurs d’entrée SDI.
S’il n’est pas tenu compte de cette précaution,
l’appareil ne fonctionnera pas correctement, même
si le magnétoscope 1 a été sélectionné à la
rubrique n° 174 (SDI OUT) du menu de réglage.
<
Orifice de commutateur service/entretien
A l’intérieur de cet orifice se trouve un commutateur
qui sert à des fins de service et d’entretien.
Il ne devra jamais être touché par l’utilisateur.
Les commandes et leurs fonctions
DC IN
REF INTC IN
REMOTEREMOTE
V
T
R
1
A
U
D
I
O
M
O
N
O
U
T
A
U
D
I
O
I
N
A
U
D
I
O
O
U
T
VIDEO
MON
OUT
TC
OUT
75Ω AUTO
VIDEO
MON
OUT
TC
OUT
L
CH 4
VIDEO OUT
VIDEO IN
P
B
P
B
P
R
P
R
VIDEO OUT
ACTIVE THROUGH
SDI
IN
SDI
IOUT
VIDEO IN
VIDEO/Y
VIDEO/Y
EDL
NOT USER
SERVICEABLE
VIDEO/Y
VIDEO/Y
P
B
P
B
P
R
P
R
(CH 2•4)
CH 3
(CH 1•3)
CH 4
(CH 2/4)
CH 3
(CH 1/3)
CH 2
(CH 2/4)
(V2) (V1)
CH 1
(CH 1/3)
CH 2
MIC
CH 1
R
V
T
R
2
V
2
V
1
/
V
2
<
;
